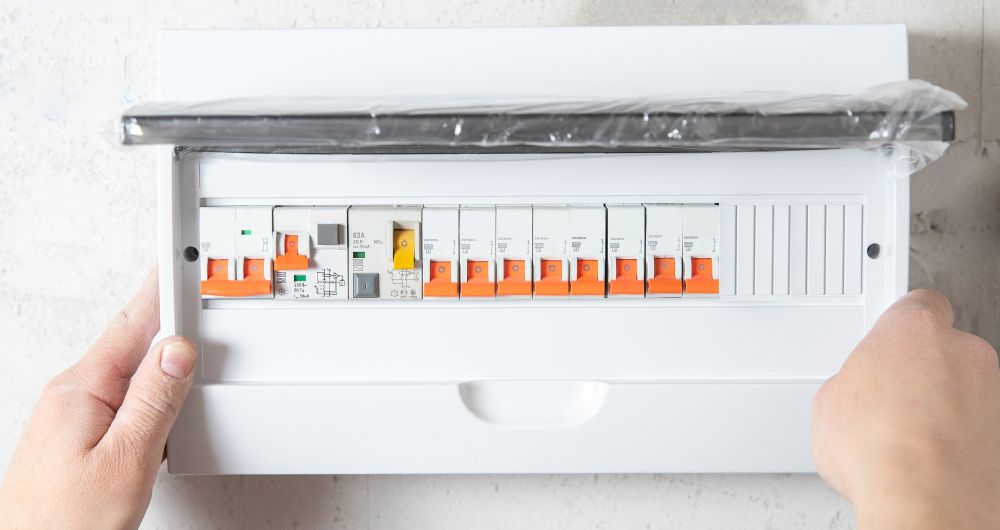

Апартаментни електрически табла

Основната функция на апартаментните електрически табла е да защитават разположените в тях устройства за разпределение и управление на електроенергията в жилищни и малки търговски обекти. Те предпазват електрическата апаратура от механични въздействия и външни фактори, ограничават риска от случаен контакт с тоководещи части и допринасят за безопасността и дълготрайността на инсталацията.

Съвременните апартаментни електрически табла са проектирани за различен брой и тип защитни и комутационни устройства, което позволява конфигурирането на електрическата система според конкретните изисквания на обекта. Затова при избора на подходящо решение трябва да се вземат предвид конструкцията, размерите, степента на защита и начинът на монтаж.

Защита и безопасност

Апартаментните електрическа табла изолират електрическите компоненти от заобикалящата ги среда. Автоматичните прекъсвачи, устройствата за дефектнотокова защита, защитите от пренапрежение и останалата апаратура имат проводими части, които трябва да бъдат предпазени от случаен контакт, механични въздействия и замърсяване.

Таблото защитава компонентите и от външни фактори. В зависимост от мястото на монтаж може да се наложи то да осигурява достатъчно ниво на защита от прах, влага, температурни изменения или механични натоварвания. За приложения с по-агресивни условия се предлагат решения с по-висока степен на защита срещу проникване на твърди частици и вода.

Материалът също има съществено значение. Пластмасовите апартаментни електрически табла са леки и устойчиви на корозия, докато металните конструкции осигуряват висока механична здравина и допълнителна защита срещу външни въздействия. Изборът зависи от условията на експлоатация, необходимото ниво на защита и характеристиките на електрическата апаратура, която ще бъде разположена вътре.

Организация на пространството

Апартаментните табла трябва да осигуряват достатъчно място за всички устройства, необходими за електрическата инсталация. Това включва не само първоначално предвидената конфигурация, но и възможността за бъдещо разширяване. Твърде ограниченото свободно пространство може да затрудни последващите модификации и дори да наложи подмяна на цялото табло.

От значение е и вътрешното разпределение. Устройствата трябва да бъдат разположени така, че свързването им да може да се извършва безопасно и ефективно, като същевременно остава достатъчно пространство за проводниците. Добрата организация улеснява монтажа, инспекциите, техническата поддръжка и идентифицирането на отделните вериги.

Много от съвременните апартаментни електрически табла имат модулна конструкция, съобразена със стандартните размери на широко използваната електрическа апаратура. Това позволява в едно табло да се комбинират различни видове защитни и управляващи устройства.

Монтаж и достъп до оборудването

На пазара се предлагат апартаментни електрически табла за различни начини на монтаж – за директно закрепяне към стената, когато се изисква лесен достъп до електроапаратурата, и модели за вграждане, които се монтират в ниша в стената и осигуряват по-естетичен външен вид.

Независимо от начина на монтаж, достъпът до апаратурата е важен фактор. Таблото трябва да позволява на квалифицирани лица да извършват инспекции, да управляват комутационните устройства и да осъществяват техническо обслужване без излишни затруднения. Конструкцията на предния капак и достъпът до отделните устройства трябва също да ограничават риска от случаен контакт с тоководещи части.

Прозрачните или частично прозрачни капаци позволяват състоянието на апаратурата да се наблюдава без отваряне на таблото. При други конструкции се използват сваляеми капаци или врати, които осигуряват достъп до устройствата, като същевременно защитават вътрешните компоненти при нормална експлоатация.

Управление на топлината

Електроапаратурата отделя топлина по време на работа, особено когато няколко вериги са натоварени в значителна степен. Макар самите апартаментни електрически табла обикновено да не осигуряват активно охлаждане, тяхната конструкция може да влияе върху начина, по който се отвежда топлината.

Достатъчно голямото вътрешно пространство спомага да се избегне прекомерното акумулиране на топлина около отделните устройства. Материалите, използвани за изработка на таблото, трябва също да издържат на температурите, характерни за нормалната експлоатация на апаратурата, както и за евентуални аварийни режими. При по-високи натоварвания особено значение имат разположението на устройствата и поддържането на съответствие с условията за експлоатация, посочени от производителя.

Топлинните характеристики придобиват все по-голямо значение с навлизането на нови електрически товари в сградите, сред които термопомпи, зарядни станции за електромобили, фотоволтаични инсталациии и системи за батерийно съхранение на енергия. Те могат да увеличат както натоварването, така и сложността на електроразпределителните системи.

Значението на качествения монтаж

Дори едно апартаментно електрическо табло да е добре проектирано, това не може да компенсира некачествения монтаж. Правилното позициониране, надеждното закрепване, подходящото прокарване на кабелите и коректното разделяне на веригите са от съществено значение за постигането на необходимото ниво на защита.

Таблото и монтираните в него компоненти трябва да бъдат съвместими, а цялата конструкция да се инсталира в съответствие с приложимите изисквания за електрически инсталации. Особено внимание трябва да се обърне на необходимите отстояния, сечението на проводниците, топлоотвеждането и защитата срещу случаен контакт с потребителя.

С нарастването на сложността на жилищните електрически системи към апартаментните електрически табла се поставят все повече изисквания за разполагане на разнообразна защитна и управляваща апаратура, като същевременно трябва да се поддържат безопасността и добрата организация на инсталацията. Конструкцията им може да изглежда сравнително проста, но фактори като материал, механична здравина, защита от въздействието на околната среда, топлинни характеристики, достъпност и наличен резерв от пространство имат пряко значение за надеждността на цялата електроразпределителна система на един обект.
